제품 상세 정보

자동시준토탈스테이션
화상과 측정 결과를 통합

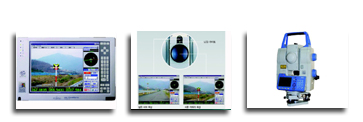

CCD카메라를탑재
화상으로측정하는비디오스코프토탈스테이션

 2대의 CCD카메라를 탑재
광각 카메라와 시준 카메라 2대의 CCD 카메라를 토탈스테이션에 탑재하여
망원경 시야내의 화상을 컴퓨터 또는 PC 화면으로 확인이 가능합니다.

  PC 조작
시준, 측정, 저장에서 측설과 전원의 On/Off까지, 모든 작업을 PC에서 조작할 있습니다. 한번에 다수의 관측점 지시 또한 가능합니다


광범위한 측정 시스템
무인 자동 계측 시스템에 자동 계측 시스템「Most Surfactor」의 구성으로 현장의 화상을 있는
무인 전자동의 변위 계측 시스템을 구축할 있습니다. 측정 데이터와 화상 데이터를 원격지에 송신할 있습니다.


작업의 스트레스를 대폭 경감

노트북 화면으로 시준하므로 망원경을 필요가 없습니다.
측량에 피할 없었던 시준 작업에 의한 스트레스에서 해방될 있습니다.


타켓을 명확하게 하는 LED 라이트백색 LED 조명 장치를 탑재, 라이트를 점등/점멸시켜 화면상에서 타켓 위치를 명확하게 합니다.
유효 거리는 200m, 야간의 측정이 어두운 곳에서 측정의 위력을 발휘합니다


화상 데이터가 측량의 새로운 경지를 창조
PC 연결하여 측정 데이터에 화상 데이터를 추가해 저장합니다.

측정 데이터와 화상 데이터의 통합에 의해 SET3110MV 1대로 눈으로 있는 데이터 베이스 구축에 기초를 제공합니다

SET 3110MV

모델명

  SET3110MV

망원경

 정상, 대물 유효경:45mm(EDM:50mm), 최단초점거리:1.2m

CCD 카메라

 광각 카메라, 시준 카메라 2대 탑재

유효 화소수

  38만 화소

분해력

 광각 카메라: 2' 이하, 시준 카메라: 5"

시 계

 광각 카메라: 21˚(H)X15˚(V)

시준 카메라: 47'(H)X35'(V)
측각부

 광전식 인크리멘탈 엔코더

최소표시 1"/5" 선택
정밀도

 3"

측각모드

 수평각:우회/좌회 선택, 0세트, 고정, 임의각 입력

 수직각:천정0˚, 수평0˚, ±90˚, 구배%

2축 자동보정장치

 보정범위:±3' , 범위이탈경고

측거부 근적외선 광변조식 위상차방식
측정가능범위 반사시트타켓(RS90N)  3m~80m
   1소자 프리즘               1.2m~1600m
정밀도  프리즘                 ±(2+2ppmXD)mm
반사시트타켓       ±(4+2ppmXD)mm
측거시간 정밀측정:2초     고속측정:0.9초
측거모드 정밀 연속/1회/평균,   고속연속/1회
모터드라이브 DC모터구동 / 자동정지 / 자유회전
회전시간 180˚ 지정회전:10초 이내
미동나사 수평/수직 조그셔틀 가변속 미동
자동시준 펄스 폭변조발광/CCD수광
자동시준 범위 1소자 프리즘 : 2m~800m
자동시준 정밀도 100m이내: 2.5mm,   100m이상: 5"
자동시준 시간 3초~6초
LED 조명부 광원: 백색 LED
사용범위 거리: 200m 이내
조명설정 점등 / 점멸 / OFF

데이터 저장 / 통신부

저장메모리 약 20,000 Point
인터페이스 RS-232C 규격준거
시간기록 년/월/일 시계기능

화상출력부

출력방식 VBS 합성신호
슈퍼 인포즈 십자선 표시 / 측거, 측각 표시

일반

표시부 도트 매트릭스 LCD, 단면
기포관 감도 막대기포 : 30" / 2mm , 원기포 : 10" / 2mm
구심 정상, 배율 : 3X, 최단범위: 0.5m
정준대 착탈식
사용온도 범위 0℃~+50℃
기계높이 정준대 밑면부터 245mm
크기 202(W)X165(D)X380(H)mm
무게 약 7.2kg

전원

착탈식 Ni-MH:BDC45 연속 사용 시간 : 약 2시간(BDC45 : 1EA)
외부 배터리:BDC7(옵션) 연속 사용 시간 : 4시간
원격 전원 ON / OFF RS232C 통신
