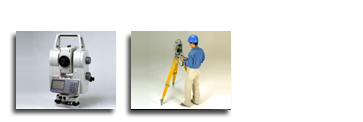

클릭하면 확대 이미지를 볼수 있습니다.






제품 상세 정보

▶초보자가 측정 시에도 일정한 정확도로 프리즘을 시준 할 수 있습니다.
어두운 환경에서도 정확한 시준이 가능합니다
▶가이드 라이트 기능으로 측설 작업 시 타겟 작업자가 측설위치를 스스로 판단할 수 있게 합니다.



망원경 중앙에서 자동 시준용 레이저광을 주사하고,  프리즘에서 반사되는 레이저광을 망원경 동축에 장치된
고도, 수평용 2개의 Line CCD에 의해 시준위치를 보정하는 동시에 망원경 광축 중심에서 벗어난 정도를 계

산해 그 결과를 이용해 고도, 수평각 모터를 제어해 시준축을 프리즘 중앙에 맞춥니다.
망원경에 가이드 라이트가 탑재되어 프리즘 측에서 볼 때 우측일 경우 적색, 좌측일 경우 녹색으로 지시하여

프리즘을 시준선 상에 빠르게 위치 시킬 수 있습니다.
라이트의 밝기는 170m까지 확인이 가능하며 3단계로 조절이 가능합니다.



SET 110M/MS series  사양

제품명

자동시준정확도

자동시준
거리범위

측정범위

측거정도
(반사 프리즘)

최소표시

측각정도

100m이내

100ms이상

RS90N-K

AP01

SET3110M/SET3110MS

2.5mm이내

5″이내

2~800m

3~80m

1.2~1,60m

±(2 + 2ppm X D)mm

1″/5″

3″

SET4110M/SET4110MS

  2.5mm이내

5″이내

2~800m

3~80m

1.2~1,60m

±(2 + 2ppm X D)mm

5″/10″

5″
