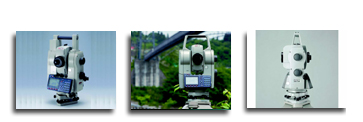

클릭하면 확대 이미지를 볼수 있습니다.






제품 상세 정보

▶자동 포인팅 기능
원격 제어 기능.
▶무타켓 측정.


  빠르고 정밀한 자동 포인팅 기능

프리즘을 향하여 대략 제품을 향하게 한 후, 버튼을 누르면 나머지는 모두 Series230RM이 처리합니다.


업그레이드된 완벽한 원격제어 작동
소끼아 고유의 Re-motocatcher 시스템이 프리즘 측에서의 완벽한 원격 제어 작동으로
  현장에서의 1인 측량 작업성이 뛰어나게 향상 되었습니다.


신뢰적인 모터 구동 메케니즘

고정밀도 자동 포인팅과 각도 위치가 오리지널 감속 기어 메케니즘과 각도측정 엔코더에서
 직접적으로 획득된 각도 정보를 사용하는 컨트롤 알고리즘 덕분에 가능해졌습니다.


무타켓 EDM의 혁신적인 기술

ultra-wide 범위에서 survey-grade 정밀도를 가진 핀 포인트 무타켓 측정을 위한 독창적 기능의
 RED-tech ll 테크놀로지


편리한 작동
보기 쉬운 디스플레이와 10-key 알파벳 키패드와 4개의 소프트키, 편리한 타켓모드 변환

  매우 작은 핀 포인트의 정확성

Pin-Point 정확도로 초소구경 가시레이저를 사용하여 벽면이나 기타 구조물과 같은
 미세한 물체를 측정


대형 내부 메모리 용량 약 10,000 데이터 포인트


두 개의 기본 장착형 대용량 Ni-MH 배터리 한번의 충전으로 하루 종일 작업이 가능

Series230RM 사양


Model

SET3230RM

SET4230RM

망원경부

  360˚ 회전, 측거/측각 동축 광학계

배  율

  30X

분해력

  2.5"

시 계

   1˚30'

측각부

  광전식 앱솔루트 엔코더 스캐닝, 정반 시준에 의한 각도 세팅

정 도

3"/1mg/0.015mil

5"/1.5mg/0.025mil

최소표시

1"/5" , 0.2mgon/1mgon, 0.005mil/0.02mil 선택가능

측정 시간

   0.5초 또는 그 이하, 연속 측정

측거부

변조직 근적외 레이저광, 레이저 다이오드, Coaxial optics

Laser 출력

  무타켓 모드:Class 3R (최대 5mW)

프리즘/sheet 모드:Class 1(최대 0.22mW)

측정 범위

무타켓

  0.3 ~ 350m

반사시트타켓

1.3 ~ 500m

프리즘

  6000m

정확도

무타켓

±(3+2ppmXD)mm

반사시트타켓

±(3+2ppmXD)mm

프리즘

  ±(2+2ppmXD)mm

모터구동

  자가 잠금 free rotation 시스템을 가진 DC모터 구동

구동범위

  360˚

회전시간

  180˚ 회전 시 10초 미만

  미세구동

변수 속도 jogging 손잡이

자동 포인팅

  co-axial 렌즈를 가진 Pulse 레이저 트랜스미터와 CCD 디텍터

거리범위

   2.0 ~ 800m

자동 포인팅 정밀도

  100m까지 2.5mm이상/100m이상 5" 이상

자동 포인팅 시간

  3~6 초

가이드 라이트



라이트 소스

  RED LED와 GREEN LED, Class 1 LED PRODUCT

가시범위

   거리:1.3~150m   너비:좌우상하±4˚

데이터저장 및 전송



내부 메모리

  약 10,000 point

인터페이스

  비동기식, RS-232C, baud rate:1,200~38,400bps

일반



방수 및 방진/작동온도

IPX2결합/-20~+50℃

기계고/크기

245mm/202(W)X171(D)X380(H)mm

중 량

7.0kg

전 원



BDC45A 착탈식 배터리

Ni-MH 충전식 배터리, 2개의 BDC45가 기본 악세서리로 포함

연속사용시간(1배터리)

약 3.5시간

충전시간

   배터리 한 개당 130분

BDC57외장배터리 연속사용시간

  약 7시간
