제품 상세 정보

L1 DGPS System


Axis3는 GIS/매핑,  데이터 수집에 있어 신뢰할 수 있는 정확한 정보를 제공하기 위해
세가지 형식의 실시간 보정이 가능하도록
고안된 고성능의 12채널 L1 DGPS 수신기입니다.
비콘신호 또는 위성 보정 데이터(L-band/WASS)를 사용하여 어느 장소에서도 완벽한 작업을 할 수 있습니다.
필요로 하는 모든 기능을 제공합니다.


 ▶정확성

3가지 타입의 실시간 보정이 가능하여 정확한 위치 정보를 수집합니다.
 - 비콘신호(중파신호), L-band, WASS


효율성
  3가지 타입의 내부 보정을 통해 외부의 다른 수신기나 안테나가 필요 없는 하나의 시스템으로 구성되어 있습니다.

  간편한 조작성
  전원 상태, GPS 및 DGPS 신호 수신 상태를 간편하게 확인할 수 있는 LED 표시등이 있습니다.
 또한 무선(Bluetooth)으로 전자야장과 연결이 가능합니다.

안정된 전원 시스템
리튬 충전 배터리를 채용하여 하루의 측량이 가능하도록 안정된 전원을 공급합니다.

 후처리 기능 지원
위치를 더욱 정확히 알 수 있는 후처리 기능 지원이 가능합니다.

  데이터수집프로그램


 Map은 사용하기 쉬운 인터페이스와 원활한 작업 순서를 가진 초보자도 사용하기 쉬운 GIS 매핑 S/W입니다.


보기 편한 시각적인 디스플레이와 정확한 정보수집,
 네비게이션을 보장하는 데이터 신뢰 표시 기능으로 최신의
  위치 정보를 얻을 수 있습니다.



완벽한 통합형 디자인

- 다양한 형태의 정보를 수집합니다. (점, 선, 면/면적)
- 사용자 zone 파일을 적용하여 전세계에서 사용할 수 있습니다.
- 수집한 데이터를 ASCII 형식으로 출력할 수 있습니다.
- 목표 포인트를 지정/편집하여 네이게이션에 사용할 수 있습니다.
- 베이스맵으로 벡터 파일과 래스터 이미지를 표시할 수 있고 베이스맵의 객체들을 편집하고
   다양한 레이어를 이용하여 오버레이 할 수 있습니다.
- 라인을 따라 목표 포인트, 데이터 포인트, 베이스맵 객체, 좌표등을 찾을 수 있습니다.
 - SHP, MIF, DGN, TIF, JPG, DOQ를 포함한 표준 데이터 포맷이 지원됩니다.
 - SHP 파일 추출 기능을 이용하여 특정한 지역을 추출할 수 있습니다.

Complete DGPS System


 Map을 사용하는 Axis3는 GIS 데이터 수집을 위해 정확하고 실시간 위치 정보를 제공하는 완벽한 매칭, 데이터 취득


시스템 입니다. 가볍지만 튼튼한 시스템은 매핑과 데이터 베이스 기능성 시스템을 쉽게 이해할 수 있도록 설계되었습니다.
 Map 데이터 수집 소프트웨어와 IMap 오피스(선택사양)를 결합하여 다양한 응용이 가능합니다


Axis3 System
● 12채널, L1 GPS 수신기
● 내부비콘(중파신호), L-band(OmniSTAR VBS), WASS 보정
● I Map 소프트웨어를 이용한 포켓 PC 콘트롤러
● Axis3 안테나
● 인체 공학적 배낭

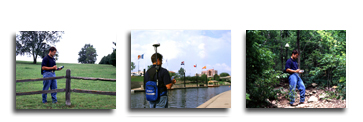

GPS Application
재해 복구
농업 측량
● 고고학 지역 측량 (유적지 측량)
● 비상 사태 처리
● 산림 측량
● 관개 수로 측량
● 조경 측량
● 자원 매핑
● 설비 매핑

Axis3


Model

Axis 수신기 사양

내부 GPS 기계장치



 주파수

1.575 GHz(L1)

수평 정확도

 < 1m (2DRMS)

채 널

12XL1 (비콘, L-baud, WASS DGPS 보정

내부 L-Band 센서



주파수

 1.525 ~ 1.585 GHz

튜닝 모드

수동 또는 자동

감 도

 10-3 BER 동안 120dBm

내부 비콘 센서



주파수

 283.5~325kHz

cold 시작시간

 < 1분

재 취득시간

 2초

채 널

 2

일 반



수신기 무게

0.76kg

수신기 사이즈

 19.0cmX12.5cmX5.1cm

환경 요소



작동온도

-32℃ ~ +74℃

-26˚F ~ +165˚F

작동온도(배터리 탑재)

-40℃ ~ 85℃

-40˚F ~ +185˚F

보관 온도

-40℃ ~ +85℃

-40˚F ~ 180˚F

습 도

95% Non-Condensing

충 격

2.0m 폴 낙하 / 1.0m 단독 낙하

전원 규격



입력 전력

+9.5 ~ +48VDC

소비 전력

< 6.5W

배터리

950mAh 리듐 충전배터리

사용가능시간

12시간

외부 연결 포트

2 x RS-232, 1 x 안테나 포트, Bluetooth 연결 가능

표준 입출력 형식

RTCM SC-104, NMEA 0183

Model

Axis3 안테나 사양

일 반



 안테나 무게

0.48kg

1.1lb

안테나 사이즈(dxh)

 14.1cm X 12.7cm

5.6in X 5.0in

 환경 요소



작동 온도

 -40℃ ~ +85℃

-40˚F ~ +185˚F

보관 온도

 -40℃ ~ +85℃

-40˚F ~ +185˚F

습 도

100% 방습

전원 규격



입력 전력

 +5 ~ +15VDC

입력 전류

 50 ~ 60mA

Model

Axis3 콘트롤러 사양

운영 시스템

 윈도우, CE

 기억장치

8MB RAM

연결포트

 RS-232 시리얼 포트

화면

 210 X 320 해상도
