제품 상세 정보

▶ 일체형 L1/L2 GPS 수신기
▶ 가볍고 견고한 디자인.
▶ 간편한 작동.
▶ 안정된 전원 공급.
▶ Pinwheel 기술이 탑재된 정밀한 GPS.



Radian IS는 GPS수신기, 안테나, 메모리, 배터리가 통합된 일체형으로,
 케이블을 필요로 하지 않은 12채널 2주파
 수신기입니다.
 현장에서의 정확한 실시간 좌표출력으로 작업을 효율적으로 관리할 수 있으며,
 작업시간과 작업인원을
최소화할 수 있습니다.
 Radian IS 시스템은 전자야장을 함께 사용함으로써 현장에서의 데이터 수집을 쉽게 해결할 수
있습니다.

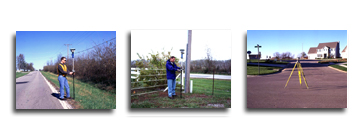

 지형측량, 현장 측설, 도로 설계, 정밀 스테틱 측량 등 Radian IS는 현장의 모든 GPS 측량을 지원합니다
.


-  관측 데이터는 Compact Flash Memory Card에 저장되며 데이터의 전송이 효율적입니다.
-  수신기와 안테나를 직접 연결하여 데이터의 손실을 최대한 억제하며 사용상의 편의를 제공합니다
-  또한 배터리를 수신기안에 탑재하여 RTK 측량시 이동의 제약이 없습니다.
-  12채널, 2주파(L1/L2)수신기, C/A code(on L1), P code(on L2) full wave-length L1&L2 carrier phase data   를 수신합니다.
-  GPS안테나는 Pin-wheel 기술로 소형의 크기로도 기존의 초크링없이 Multi-path를 감지하여 이를
제거합니다.
-  GPS 상태를 해석하기 쉽도록 사용자가 필요한 위치 정보를 초 단위까지 정확하게 제공하여 데이터를
    수집할 수 있으며 상호 보완적인 그래픽 추적을 할 수 있습니다
-  Fuel-Gauge-Type LED표시는 수신중인 위성의 수, Occupation 시간, 메모리 카드의 저장상태,
    배터리의
잔량 등을 확인할 수 있습니다.
-  수신기의 전원 버튼으로 전자야장 같은 외부 기기의 도움없이 데이터 저장이 수행되며 RTK 측량 시
     RTCA, RTCM, CMR 등의 모든 보정신호를 송/수신합니다
-  특정 시간을 프로그램 하는 관측 스케줄 관리 기능이 탑재되어 있어 현장에서의 활용성을 높였습니다.
-  배터리 소모를 최소화하기 위한 Sleep Mode 기능을 지원합니다.

.

Radian IS 사양

RTK

 1.0cm + 1ppm (수평)
 2.0cm + 1ppm (수직)

Static

 3mm + 0.5ppm (수평)
 10mm + 1ppm (수직)

DGPS

 WAAS/EGNOS : 0.8m CEP

채 널

 12채널 L1/L2 Full code, Carrier

Cold Start

 50초

Signal Reacquisition

 L1 0.5초,  L2 0.6초

메모리

 내장, 탈착식 Compact-Flash Memory Card (16MB 기본제공)

GPS 통합 안테나

 2주파 Pinwheel 안테나, 1mm Phase center offset

수신기 크기

 230(D) X 160(H)mm

무 게

 1.6kg

방 수

  IPX 7 등급

사용 온도

 -20℃ ~ 55℃

보관 온도도

 -40℃ ~ 85℃

충격 시험

 2.2m 폴 낙하 시험, 1m 단독 낙하 시험

전 원

 내장배터리, 대용량 외장 배터리

외부 포트

 2 X RS232 포트, 1 X 외부 GSM 포트, 외장 블루투스 어뎁터

표준 입출력 포맷

 RTCA, CMR, RTCM, NMEA, 1PPS(out), mak-in
